这是单键控制电机启停的控制电路

gecimao 发表于 2019-07-06 19:17 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

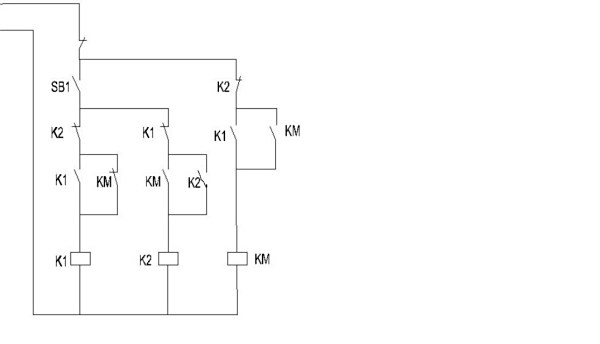

  你这张图这样画是不合理的,我给你改了一下如图。改过的图的原理就是:在你按下你SB1时K1线圈得电吸合了,所以KM也就吸合了。当你再按一次SB1时由于KM现在还处在吸合状太所以现在是K2线圈得电所以就切断了KM的线圈供电。你这张图是吧K2线常开画成常闭了。

  该图是一个继电器、接触器不规则通、断振荡电路。当SB1按下瞬间,K1、K2同时得电有吸合动作但不成功,均被对方互锁断开,只是呈现通、断振荡状态,偶尔KM也加入通、断振荡。一般是不会构成KM吸合自锁的,但经多次按下SB1操作中也会偶尔出现一次因时间差引起的吸合自锁成功的,只是概率极小。

  因为按SB1的时候K1K2同时上电,但K2上电后会造成自身下电,于是就剩下K1上电了

  看了你们的回答,我做了一个改动,相信可以实现,我用中间继电器试过了,可行。
