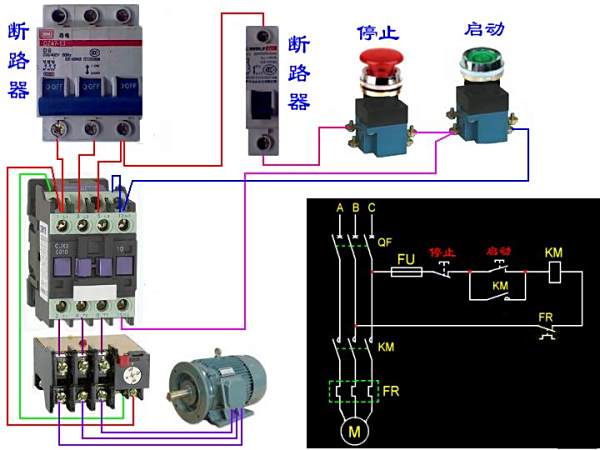

画出电动机启保停控制电路图元件作用

gecimao 发表于 2019-07-06 19:15 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  断路器(QF) --控制总电源,当电路短路、过载时自动跳闸,切断主电源。保护设备安全。

  断路器(FU) --控制保险,当控制电路短路时,会自动跳闸。断开控制电源。

  接触器(KM)--接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。这里就是通过接触器控制电机。

  热继电器(FR)--热继电器是由流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。

  它由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝,串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。图中所示的双金属片,

  下层一片的热膨胀系数大,上层的小。当电动机过载时,通过发热元件的电流超过整定电流,双金属片受热向上弯曲脱离扣板,使常闭触点断开。由于常闭触点是接在电动机的控制电路中的,它的断开会使得与其相接的接触器线圈断电,从而接触器主触点断开,电动机的主电路断电,实现了过载保护。

  断路器(QF) --控制总电源,当电路短路、过载时自动跳闸,切断主电源。保护设备安全。

  断路器(FU) --控制保险,当控制电路短路时,会自动跳闸。断开控制电源。

  接触器(KM)--接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。这里就是通过接触器控制电机。

  热继电器(FR)--热继电器是由流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。

  主接点一般是常开接点,而辅助接点常有两对常开接点和常闭接点,小型的接触器也经常作为中间继电器配合主电路使用。

  交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场,电磁铁芯由两个「山」字形的幼硅钢片叠成,其中一个固定铁芯,套有线圈,工作电压可多种选择。为了使磁力稳定,铁芯的吸合面加上短路环。交流接触器在失电后,依靠弹簧复位。

  另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的闭合断开。

  20A以上的接触器加有灭弧罩,利用电路断开时产生的电磁力,快速拉断电弧,保护接点。

  接触器可高频率操作,做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。

  接触器的使用寿命很高,机械寿命通常为数百万次至一千万次,电寿命一般则为数十万次至数百万次。

  空气式电磁接触器(英文:Magnetic Contactor):主要由接点系统、电磁操动系统、支架、辅助接点和外壳(或底架)组成。

  因为交流电磁接触器的线圈一般采用交流电源供电,在接触器激磁之后,通常会有一声高分贝的“咯”的噪音,这也是电磁式接触器的特色。

  80年代后,各国研究交流接触器电磁铁的无声和节电,基本的可行方案之一是将交流电源用变压器降压后,再经内部整流器转变成直流电源后供电,但此复杂控制方式并不多见。

  半导体接触器:半导体接触器是一种通过改变电路回路的导通状态和断路状态而完成电流操作的接触器。

  永磁接触器:永磁交流接触器是利用磁极的同性相斥、异性相吸的原理,用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器。

  它由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝,串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。图中所示的双金属片,

  下层一片的热膨胀系数大,上层的小。当电动机过载时,通过发热元件的电流超过整定电流,双金属片受热向上弯曲脱离扣板,使常闭触点断开。由于常闭触点是接在电动机的控制电路中的,它的断开会使得与其相接的接触器线圈断电,从而接触器主触点断开,电动机的主电路断电,实现了过载保护。

  断路器(QF) --控制总电源,当电路短路、过载时自动跳闸,切断主电源。保护设备安全。

  断路器(FU) --控制保险,当控制电路短路时,会自动跳闸。断开控制电源。

  接触器(KM)--接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。这里就是通过接触器控制电机。

  热继电器(FR)--热继电器是由流入热元件的电流产生热量,使有不同膨胀系数的双金属片发生形变,当形变达到一定距离时,就推动连杆动作,使控制电路断开,从而使接触器失电,主电路断开,实现电动机的过载保护。
