3、电气控制系统控制电路和主电路的含义。

gecimao 发表于 2019-07-06 19:15 | 查看: | 回复:

  12、根据典型控制电路的电气控制图的要求,设计基于三菱FX2N系列的PLC控制系统配置接线图,并编制相应的PLC控制程序。

  13、程序转换问题,即根据梯形图写出对应的语句表或画出与语句表对应的梯形图。展开我来答

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  回答你几个吧,3、电气控制系统控制电路和主电路的含义。控制电路也就是我们常说的二次电路,它的主要功能是控制主电源电路的开启、停止、正向、反向运作,快捷、慢行的运转等一系列动作的给定和转换,称之为控制电路。主电路,我们通常把它称为一次线路,顾名思义,就是为机电设备输送电源的线、三相低压断路器、熔断器等元器件的图形符号和文字符号。这一条的回答,你可以在我的已认可回答里能够找到答案。至于那些三菱FX2N系列的问题牵涉的项目东西太多不便回答。10、典型控制电路的电气控制图分析,如降压启动、正反转控制等。

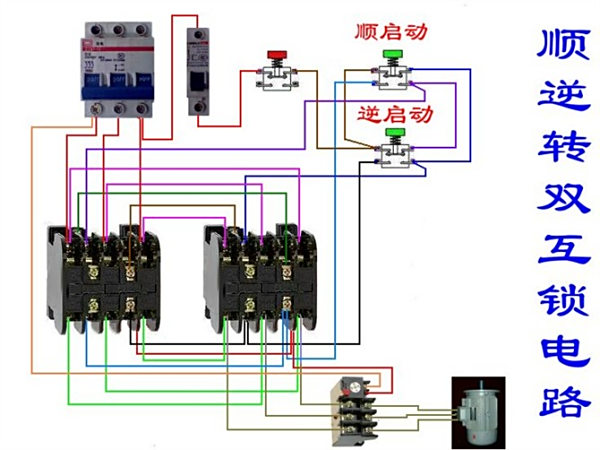

  就以上图(顺逆转双互锁电路)为例给你做一下分析吧:当三相断路器和旁边单相断路器合闸,此时正、反转的两接触器上桩头同时有电,(称之为机电设备的主电路)单相断路器从下桩头到停止按钮,经过停止按钮的常闭点分别接连顺启动按钮和反启动按钮,此时再经过顺启动和反启动的常闭点,分别接连各自相对的常开点。再从各自相对的常开点分别接连到正、反转接触器的自锁触点上桩头。到此处,如果用试电笔测量的话应该都是有电的存在。(称之为控制电路电源)当我们把顺启动按钮按下,此时的顺启动按钮常闭点瞬间断开,是为了防止反转(逆启动)的常开触点未能有效的释放,出现误动作。当顺启动的常闭变为常开,常开变为常闭时,顺启动控制电源接通,经过反转接触器的常闭触点,使得正转接触器线圈得电,正转开始运行。反之当我们按下逆启动按钮,此时的逆启动按钮常闭点瞬间断开,是为了防止正转(正启动)的常开触点未能有效的释放,出现误动作。当顺启动的常闭变为常开,常开变为常闭时,逆启动控制电源接通,经过正转接触器的常闭触点,使得反转接触器线圈得电,反转开始运行。也可以这样分析:单相断路器——
