旋钮开关的电路图和工作原理?

gecimao 发表于 2019-07-02 18:34 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  在一段范围内是变换电阻值,然后有一个触点开关,这是老式电视机和收音机的开关,风扇的话就是有几个档位,接了风扇绕组的几组引出线,通过改变线圈圈数来改变转速。原理和电位器相似,即电位器通常由电阻体和可移动的电刷组成。

  旋转开关是以旋转手柄来控制主触点通断的一种开关。旋转开关的结构形式也有两种,分别是单极单位结构和多极多位结构。单极单位旋转开关在应用中常与转轴式电位器共同使用,而多极多位旋转开关多用于工作状态线路的切换。

  常见的波段开关及万用电表的换挡开关均为旋转开关, 其结构有两种:一种是BBM接点型,其特点是在换位时动接点先断开前接点后再接通后接点,其间有一个与前后接点都断开的状态。

  另一种是MBB接点型,其特点是在换位时动接点有一个与前后接点都接触的状态.然后再断开前接点,与后接点保持接触状态。在电路设计中应根据电路用途和电路 安全来选择合适的旋转开关。

  旋转开关,因为其用途的关系,整体采用密封结构,有一定的防水效果,基本可达到IP65的防水级别。同时需要采用比较坚硬耐用的金属材质,在档位上有2档或者3档的区别。

  1、旋钮开关是指编码开关,常用的旋转编码开关有3个输出端子,如果A下跳沿时,B为低则表示顺时针旋转;如果A下跳沿时,B为高电平则表示逆时针旋转。与CPU的连接方法:将A端口接CPU的外部中断管脚(下跳沿触发),将B端口接CPU的输入IO。

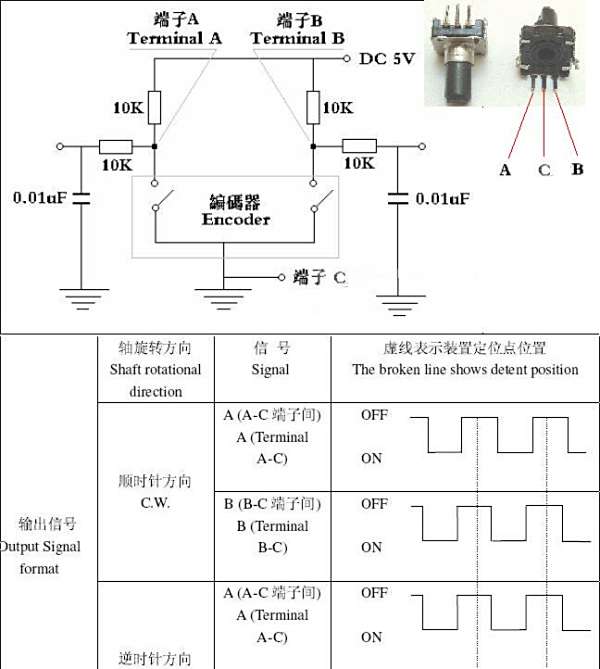

  我想你说的旋钮开关应该是指编码开关,现在很多仪器和设备采用了旋转编码开关做为输入装置。常用的旋转编码开关有3个输出端子,如果A下跳沿时,B为低则表示顺时针旋转;如果A下跳沿时,B为高电平则表示逆时针旋转。与CPU的连接方法:将A端口接CPU的外部中断管脚(下跳沿触发),将B端口接CPU的输入IO。下面给出应用电路原理图和输出波形图:

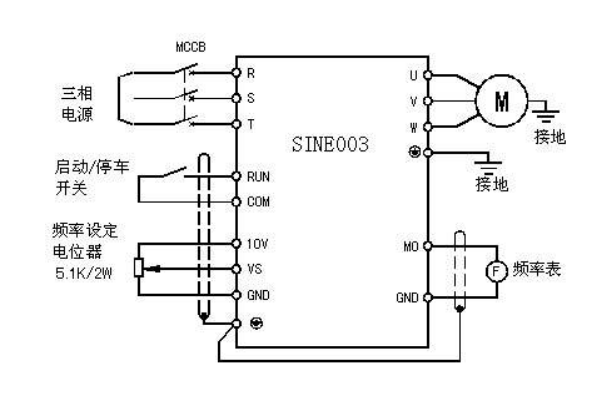

  你说的旋钮开关应该是指编码开关,现在很多仪器和设备采用了旋转编码开关做为输入装置。常用的旋转编码开关有3个输出端子,如果A下跳沿时,B为低则表示顺时针旋转;如果A下跳沿时,B为高电平则表示逆时针旋转。与cpu的连接方法:将A端口接CPU的外部中断管脚(下跳沿触发),将B端口接CPU的输入io。
